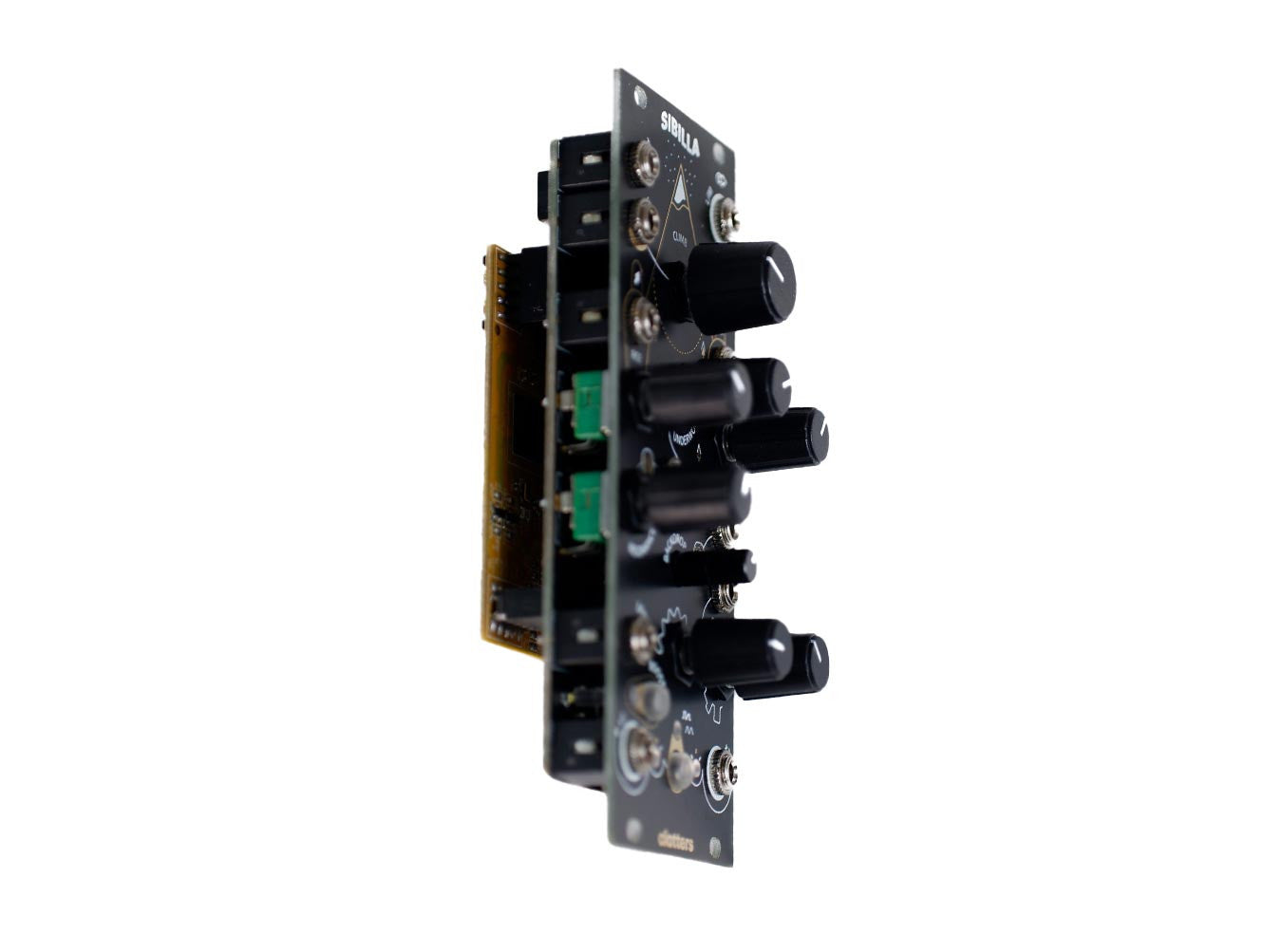

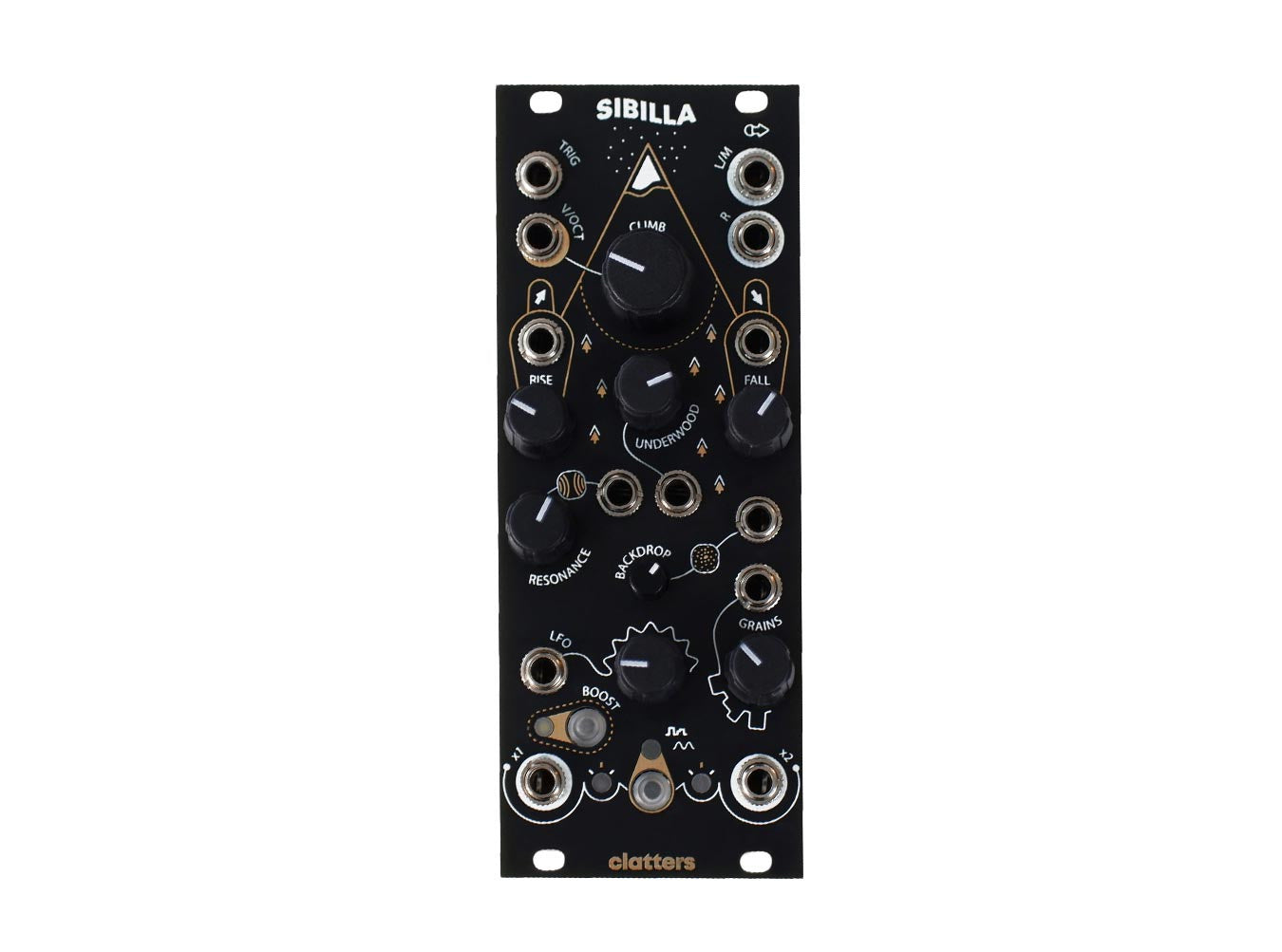

„Sibilla“ yra skaitmeninis DSP stereo osciliatorius, kurio tikslas – perteikti muzika pusiau pliko kalno grožį ir šiurkštumą. Jo garsą formuoja įvairios pjūklo ir sinusoidės bangos, sklindančios per sudėtingus vėlinimo tinklus, keičiamos žemųjų dažnių keitikliais, baltaisiais triukšmais ir sukuriant konstruktyvius bei destruktyvius trukdžius.

Abu stereo kanalai yra dviejų grįžtamojo ryšio garso kilpų išvesties pakopos.

Kiekvieną kilpą sudaro pagrindinis subinusoidinis bangų osciliatorius ir dvi pjūklo bei sinusoidinės bangos, kurių dažnius veikia harmonikų (dešinysis kanalas) ir subharmonikų (kairysis kanalas) generavimas. Visos bangos turi skirtingas fazes, kurių poslinkį nuolat veikia nedideli svyravimai, kuriuos sukuria dvi grūdelių poros, atsitiktinai svyruojančios bangų amplitudės spektre ir tam tikru greičiu diskretizuojamos.

Tada bangos susiduria bendrame taške kartu su dviem baltojo triukšmo šaltiniais, sukurdamos konstruktyvius ir destruktyvius trukdžius, kuriuos nuolat veikia dviejų LFO judesiai.

Tada trukdžiai patenka į rezonansinį žemo dažnio filtrą ir paskirstomi į keturias skirtingas uždelsimo linijas, iš kurių jie skirtingais laiko intervalais, priklausomai nuo grūdelių judėjimo, grįžta į garso kilpas.

Plotis:

10 AG

Maksimalus gylis:

29,6 mm

Srovės sąnaudos:

+12 V: 125 mA

-12 V: 30 mA

+5 V: 0 mA;

Medžiaga

2 mm anoduotas šlifuotas aliuminis

HTS kodas

8543.90.8885 ir 9209.94.8000

Žiūrėkite vaizdo įrašo vadovą „YouTube“ platformoje

PDF vadovas

Sužinokite daugiau apie „Sibilla DSP“ platformą
