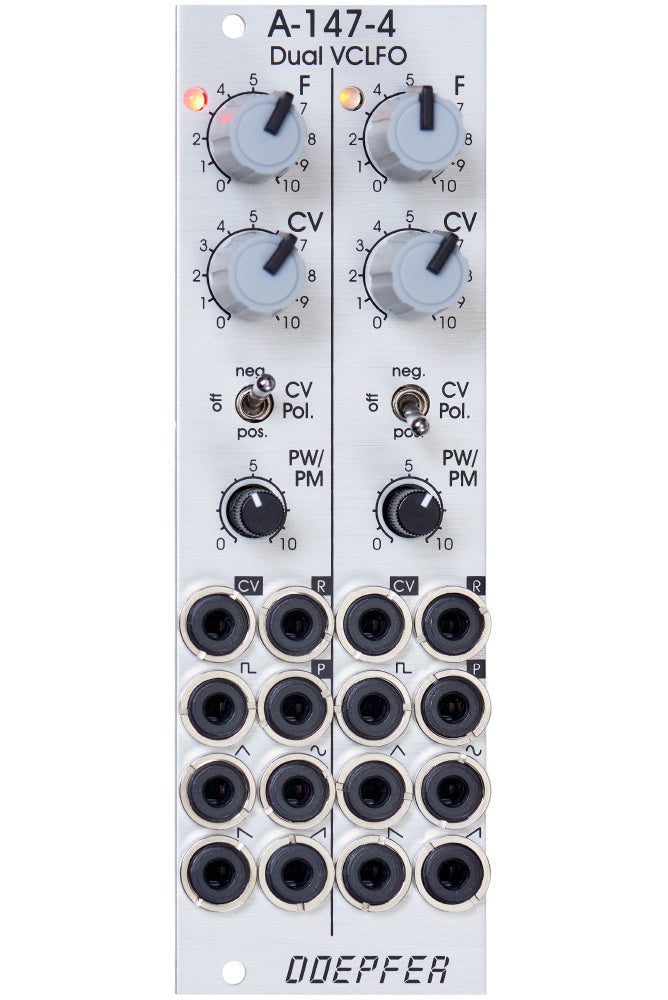

Modulis A-147-4 yra dvigubos įtampos valdomas LFO (žemo dažnio osciliatorius). Kiekvienas LFO turi penkias bangos formas: trikampį, sinusinį, kylantį ir krintantį pjūklo dantų, taip pat stačiakampį. Stačiakampio išėjimo impulsų plotis ir impulsų pločio moduliacija reguliuojami rankiniu būdu, naudojant išorinę valdymo įtampą. Pagrindinė bangos forma yra trikampio. Kitos bangos formos gaunamos iš trikampio naudojant bangos formos keitiklius. Kiekvieno LFO dažnį galima reguliuoti rankiniu būdu ir moduliuoti naudojant išorinę valdymo įtampą su susijusiu slopintuvu ir poliškumo jungikliu. Trumpikliu galima pasirinkti pagrindinį kiekvieno LFO dažnių diapazoną: apie 0,02 Hz (~ 50 sekundžių) ... 2,5 kHz arba apie 0,0017 Hz (~ 600 sekundžių) ... 220 Hz. Tokiu būdu kiekvienas LFO taip pat gali būti naudojamas kaip VCO, kurio maksimalus dažnis yra apie 2,5 kHz. Kiekvienas LFO turi atstatymo įvestį, kurią galima naudoti trikampio signalui atkurti.

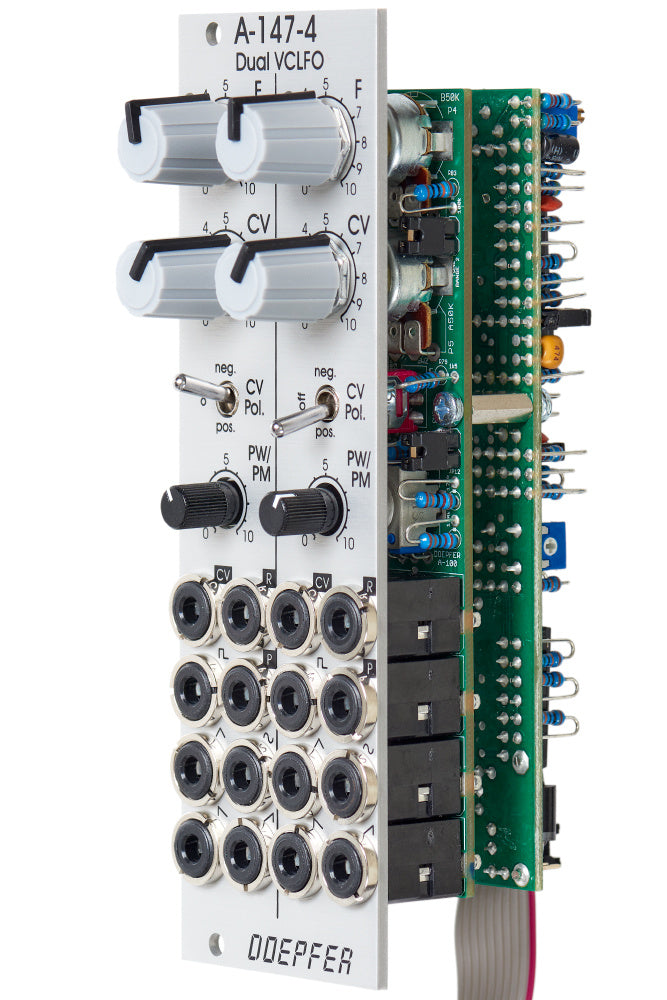

Modulyje yra šie valdikliai ir įėjimai / išėjimai:
- Valdymas F: rankinis dažnio valdymas, kiekvienam LFO dažnių diapazoną galima pasirinkti trumpikliu iš dviejų verčių (žr. technines pastabas)
- Valdymo F dažnių aprėptis aukštų dažnių diapazone: apie 0,075 Hz (~ 13 sekundžių) ... 1,4 kHz
 - Valdymo F dažnių aprėptis žemų dažnių diapazone: apie 0,007 Hz (~ 140 sekundžių) ... 125 Hz

 - Valdymo CV: slopintuvas signalui, tiekiamam į CV lizdą, trumpikliu galima prijungti nedidelę teigiamą įtampą prie /CV/ lizdo perjungimo kontakto; jei prie /CV/ lizdo nėra prijungtas jungiamasis kabelis, CV valdymas veikia kaip tikslus dažnio reguliavimas.
 - Jungiklis CV Pol.: poliškumo jungiklis signalui, tiekiamam į lizdą /CV/
 -  PW/PM valdymas: kombinuotas rankinis ir CV stačiakampio impulsų pločio valdymas:
- Kai prie /P/ lizdo neprijungtas jungiamasis kabelis, valdiklis naudojamas impulsų plotiui (PW) reguliuoti rankiniu būdu.
 - Kai prie /P/ lizdo prijungiamas jungiamasis kabelis, valdiklis veikia kaip išorinio CV signalo, kurio bazinis impulsų plotis yra 50:50, slopintuvas.

 - Lizdas /CV/: dažnio valdymo įtampos įėjimas, gamykloje modulis sureguliuojamas taip, kad šio įėjimo jautrumas būtų lygiai 1 V/oktava, kai CV valdymas yra pilnai pagal laikrodžio rodyklę.
 - Lizdas /R/: atstatymo įvestis, priklausomai nuo susijusio trumpiklio, atstatymo įvestis yra valdoma briauna arba lygiu (daugiau informacijos žr. techninėse pastabose)
 - Lizdas /P/: impulsų pločio valdymo įtampos įvestis
 - Lizdai su bangos formos simboliu: atitinkamos bangos formos išvestis (trikampis, sinusas, kylantis ir krintantis pjūklo formos, stačiakampis)
 - Išėjimo įtampos diapazonas yra apie -5 V ... +5 V (10 Vpp), išskyrus stačiakampį išėjimą
 - Stačiakampio išėjimo atveju trumpikliu galima pasirinkti diapazoną apie -5V ... +5V arba 0...+10V.
 - LED: vizualinis LFO valdymas (trikampis)
 - Modulio įėjimai pažymėti baltais simboliais juodame fone (tekste tarp dviejų įstrižų brūkšnių). Išėjimai pažymėti juodais simboliais.

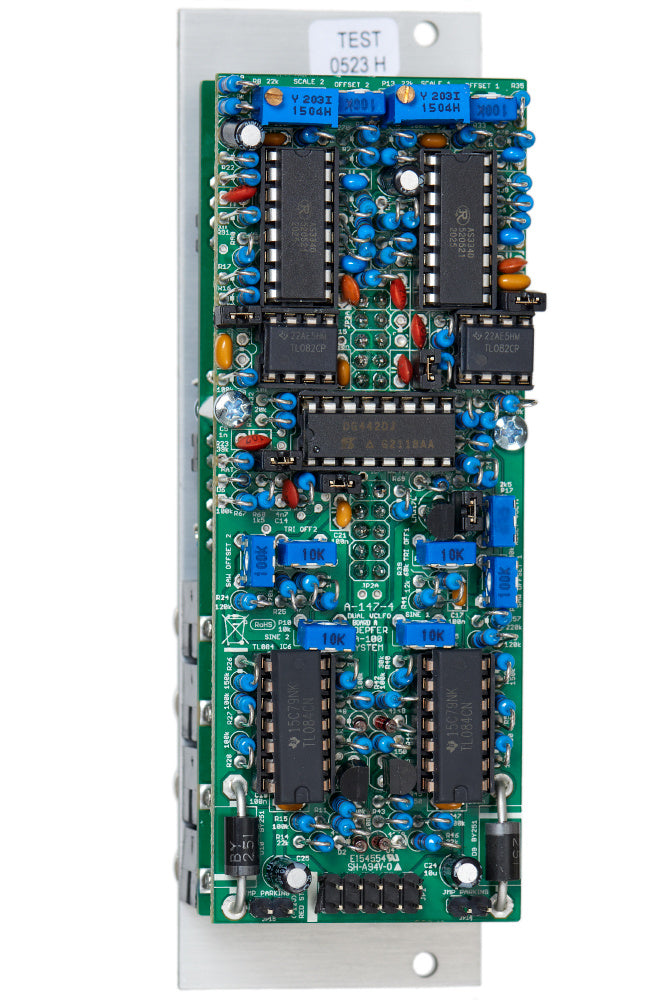

Techninės pastabos ir specialios savybės:
- Kiekvieno LFO pagrindinį dažnių diapazoną galima pasirinkti trumpikliu. Nustatymai atitinka dvi skirtingas VCO grandinės kondensatoriaus vertes. Santykis tarp šių dviejų diapazonų yra maždaug 1:11. Pasirinkus viršutinį diapazoną, galima generuoti dažnius nuo maždaug 0,02 Hz iki 2,5 kHz. Apatiniam diapazonui vertės yra maždaug nuo 0,0017 Hz iki 220 Hz. Norint gauti visus šiuos dažnių diapazonus, reikalinga išorinė valdymo įtampa. Naudojant dažnio valdiklį F, galimi tik aukščiau paminėti dažniai.
 - Be to, rankinio valdymo F diapazoną galima sumažinti, kad būtų gauta geresnė skiriamoji geba. Tam reikia nuimti trumpiklį. Tada valdymo F diapazonas sumažinamas iki maždaug 1:4,5.
 - Gamykloje trikampio išėjimo pradinė įtampa po atstatymo yra nustatyta į 0 V, t. y. trikampis po atstatymo pradeda veikti nuo 0 V su kylančiu nuolydžiu. Naudojant reguliavimo potenciometrą, pradinę įtampą galima reguliuoti iki kitos vertės (pvz., iki -5 V).
 - Kitas trumpiklis naudojamas norint nustatyti atstatymo elgseną į briaunos suveikimą arba lygio valdymą. Kai nustatyta į briaunos suveikimą, atstatymui naudojamas kylantis atstatymo signalo briauna (nepriklausomai nuo atstatymo signalo „aukštos“ būsenos trukmės). Kai nustatyta į lygio valdymą, trikampio išėjimas išlieka pradinėje įtampoje tol, kol atstatymo signalas yra „aukštas“. Trikampis pradeda veikti tik tada, kai atstatymo signalas tampa „žemas“.

Energijos suvartojimas: 80 mA esant +12 V ir 70 mA esant -12 V
Gylis: 45 mm
AG: 8
