Judėjimo vadovas
falistri / faˈlistri / sf, daugiskaita [Modeno tarmė, tikriausiai iš lotynų kalbos fauilla – „kibirkštis“] – „kibirkštys“. Neįsivaizduojamas gyvas laužas be spragsinčių ir ore šokančių kibirkščių. „Falistri“ – tai, kas apšviečia jūsų laužą ir rūpinasi jo judėjimu per kibirkštis, judesius ir traškesius.

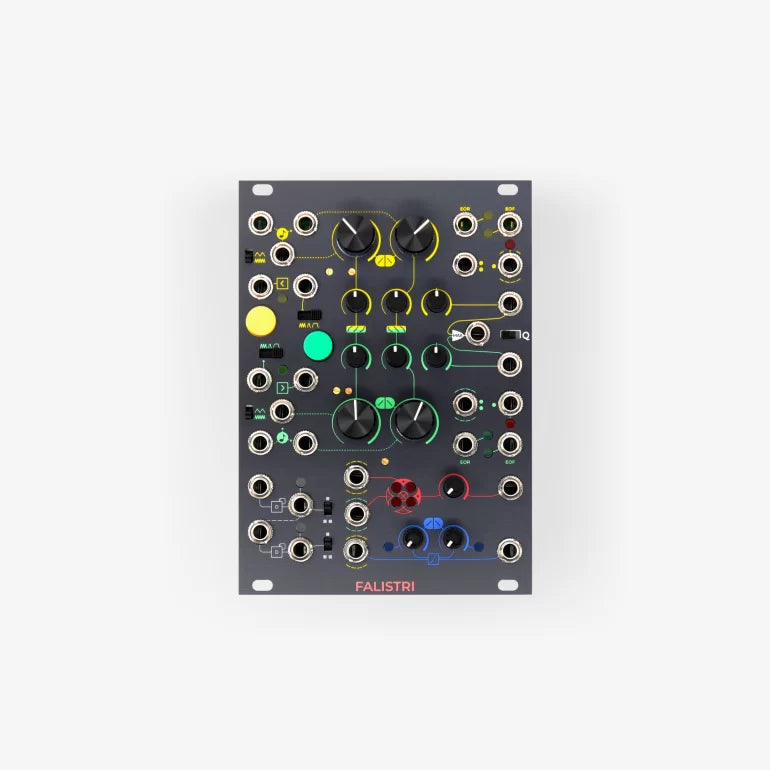

Modulį galima suskirstyti į dvi dideles dalis: viršutiniuose dviejuose skydelio trečdaliuose yra du veidrodinių funkcijų generatoriai, o apatinį trečdalį sudaro dvigubas kaskadinis dažnio daliklis, linijinis posūkio ribotuvas ir keturių kvadrantų daugiklis.
|
Dydis |
18 AG |
|
Gylis |
38 mm |
|
Srovės traukimas |
170 mA esant +12 V 170 mA esant -12 V srovei |
|
Rekomenduojamas įšilimo laikas |
30 minučių |
|
CV įėjimo varža |
> 90 kΩ |
|
Trigerinio/vartų įėjimo varža |
> 90 kΩ |
|
Įvesties suveikimo amplitudės slenkstis (suveikimo/vartų įvestis) |
> 1,5 V |
|
Įvesties suveikimo maksimalus dažnis esant 1,5 V (suveikimo/vartų įvestis) |
> 6 kHz |
|
Įėjimo suveikimo minimalus impulso periodas esant 1,5 V (suveikimo/vartų įvestis) |
< 80 μs |
|
Jėgos kilpos įėjimo varža |
> 50 kΩ |
|
Įvesties suveikimo amplitudės slenkstis (jėgos kilpos įvestis) |
> 3 V |
|
Įvesties suveikimo maksimalus dažnis esant 3 V (jėgos kilpos įvestis) |
> 6 kHz |
|
Įvesties suveikimo minimalus impulso periodas esant 3 V (jėgos kilpos įvestis) |
< 80 μs |
|
Vieno etapo (pakilimo arba kritimo) su ilgu laiku |
Nuo ~ 0,9 ms iki ~ 10 s |
|
Visas ciklas su ilgais laiko tarpais |
Nuo ~ 1,9 ms iki ~ 20 s Nuo ~520 Hz iki ~0,05 Hz |
|
Visas ciklas su trumpais laiko tarpais |
Nuo ~ 0,16 ms iki ~ 1,5 s Nuo ~ 6,1 kHz iki ~ 0,67 Hz |
|
Generatoriaus įtampos išėjimo vienpolė amplitudė |
> 10 V |
|
Generatoriaus įtampos išėjimo bipolinė amplitudė |
> ±5 V |
|
Generatoriaus įtampos išėjimo vienpolis poslinkis (ramybės būsenoje) |
< 35 mV |
|
Generatoriaus įtampos išėjimo varža |
> 100 Ω |
|
Bangų formuotojų amplitudės tolerancija (pvz., viršijimas) |
< 1% |
|
Generatoriaus V/oktalio sekimo tolerancija (girdimas diapazonas) |
< ±5 ȼ |
|
MAKSIMALI išėjimo varža |
> 100 Ω |
|
MAKS išėjimo amplitudė |
> 10 V |
|
Generatoriaus vartų išėjimo poslinkis |
± 20 mV |
|
Generatoriaus EOF išėjimo minimalus teigiamas impulsų periodas |
1 ms |
|
Generatoriaus vartų išėjimo varža |
> 220 Ω |
|
Generatoriaus vartų išėjimo amplitudė |
> 3 V |
|
Dažnio daliklio įėjimo maksimalus suveikimo dažnis (esant 3 V) |
40 kHz |
|
Dažnio daliklio minimalus įėjimo impulsų periodas |
< 10 μs |
|
Dažnio daliklio vienpolinė išėjimo amplitudė |
~9,5 V |
|
Dažnio daliklio bipolinis išėjimo amplitudė |
> ±4,5 V |
|
Dažnio daliklio išėjimo poslinkis |
Nuo < 50 iki < 100 mV |
|
Dažnio daliklio įėjimo varža |
> 90 kΩ |
|
Dažnio daliklio išėjimo varža |
> 220 Ω |
|
4QM dinaminis diapazonas |
~78 dB |
|
4QM liekamasis THD+N |
~ 0,015 |
|
4QM didžiausias leistinas stiprinimas |
~6,5 dB |
|
4QM aukšto dažnio slopinimas |
36 kHz |
|
4QM įėjimo varža |
> 90 kΩ |
|
4QM išėjimo varža |
> 100 Ω |
|
Minimalus posūkio ribotuvo posūkio greitis |
1–1,25 V/ms |
|
Maksimalus posūkio ribotuvo posūkio greitis |
~ 0,6 V/s |
|
Posūkio ribotuvo įėjimo varža |
> 28 kΩ |
|
Posūkio ribotuvo išėjimo varža |
> 100 Ω |
Vadovą galite rasti čia: VADOVAS
