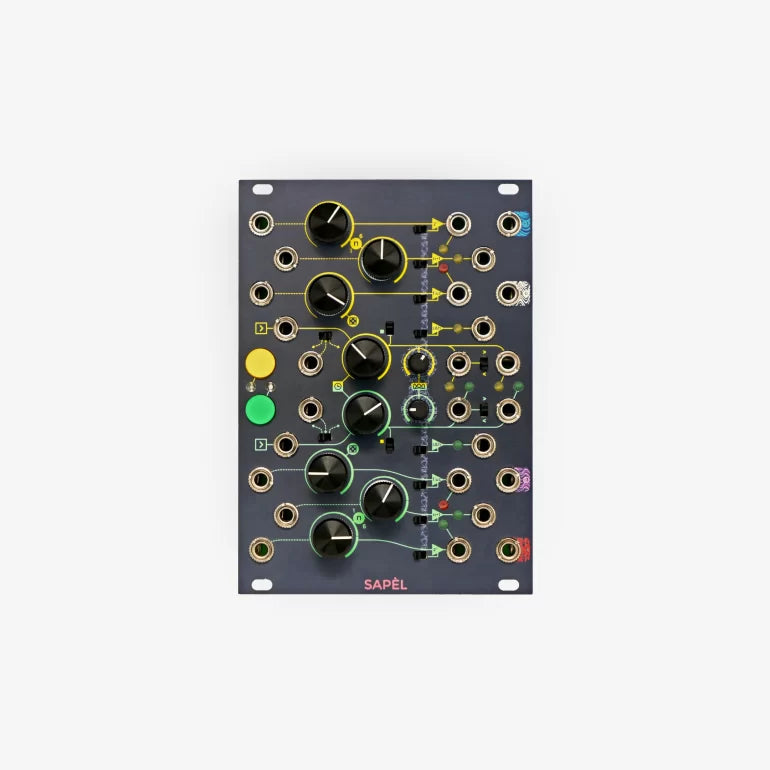

SAPEL

Prijaukintas atsitiktinis šaltinis

sapel / saˈpɛːl / sm [tarmė iš šiaurinės Modenos srities – Italijos, etimologija neaiški: tikriausiai iš vulgariosios lotynų kalbos žodžio sappa – „kaupiklis“, reiškiančio „grubiai kauptas“] – „netvarka“, „maišta“, „chaosas“.

Pagrindinę jo dalį sudaro du identiški keturių „Sample“ ir „Hold“ grandinių (geltonos ir žalios) klasteriai, vienu metu generuojantys kuo daugiau skirtingų atsitiktinių verčių.

Trys iš keturių S&H grandinių kiekviename klasteryje teikia laiptines atsitiktines įtampas: dvi yra kvantuotos („pastabose“), o viena – nekvantuota; paskutinėje S&H grandinėje yra integratorius, generuojantis svyruojantį atsitiktinių įtampų srautą.

Trijų pakopų įtampos generatoriai yra sinchronizuoti, o tai reiškia, kad jie vienu metu išves tris skirtingas vertes. Geltonas ir žalias generatoriai turi du nepriklausomus vidinius laikrodžius, kuriuos galima pakeisti išoriniu arba laikinai perjungti išoriniu signalu arba rankiniu mygtuku.

Nepriklausomai nuo naudojamo laikrodžio, kiekvienas S&H klasteris turi du laikrodžio išėjimus: vieną, kuris atspindi įvesties laikrodį, o kitą, kuris užtikrina atsitiktinį laikrodžio elgesį.

Kita vertus, svyruojančios įtampos generatorius yra nepriklausomas ir turi savo potenciometrą savo greičiui nustatyti.

Kiekvienas iš dviejų S&H klasterių ima savo vertes iš analoginio triukšmo, taip užtikrindamas „tikrą“ ir visiškai nenuspėjamą atsitiktinumą.

Antroje SAPÈL dalyje yra keturi analoginio triukšmo išėjimai, gauti iš analoginio triukšmo, naudojamo atsitiktinėms vertėms imti.

(1) Žemesni dažniai (t. y. lėtesni laikrodžiai) gali būti pasiekti naudojant neigiamą variacijos koeficientą (CV) kaip moduliaciją.

Vadovą galite rasti čia: VADOVAS
