Vakarų pakrantės sintezės filosofijoje vieno osciliatoriaus moduliavimas kitam yra klasikinis būdas sukurti sodrius tembrus. Moduliacijos ir bangos formos įtampos valdymas yra būtinas norint išgauti garsus iš bet kokių CV šaltinių.

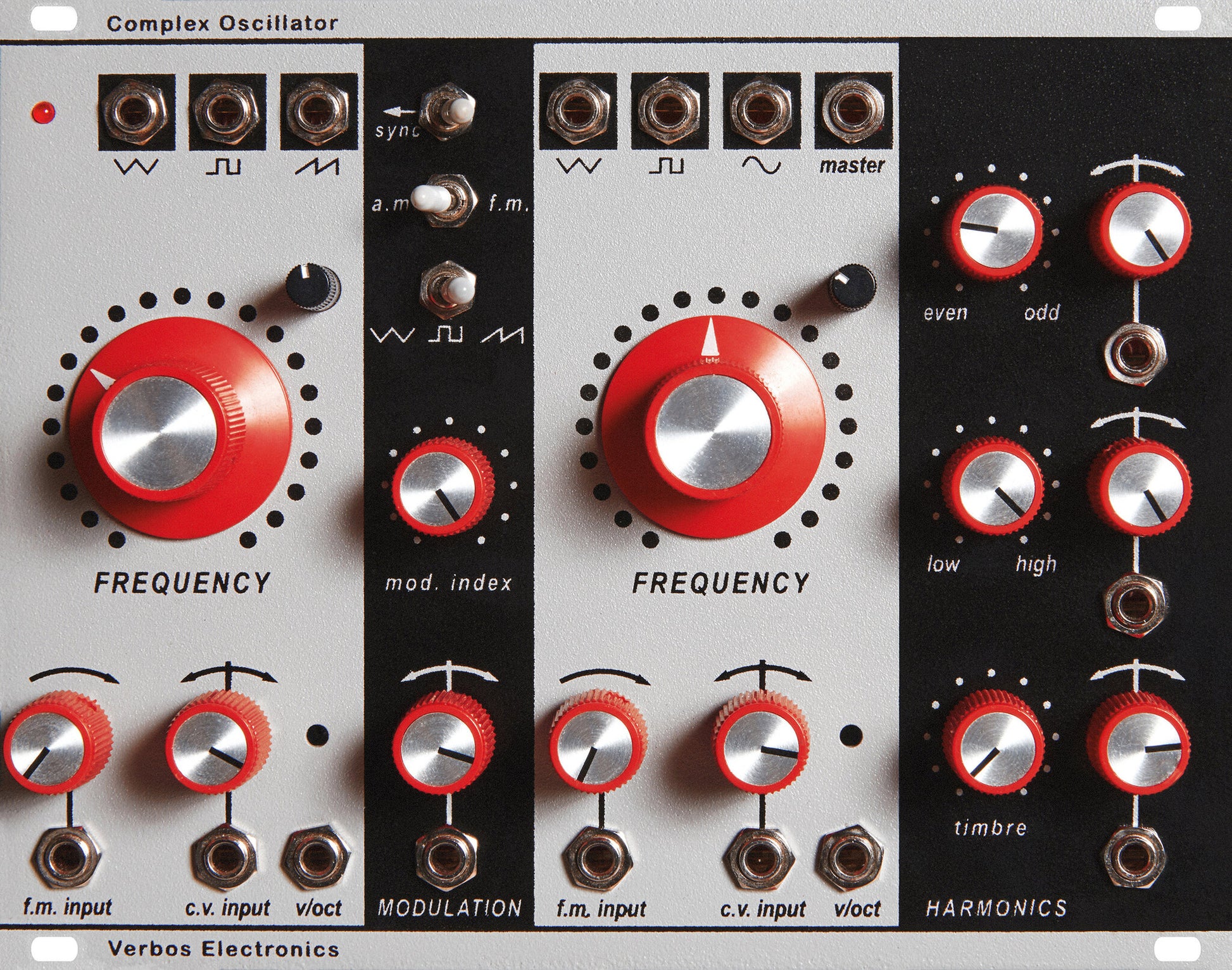

„Verbos Electronics“ kompleksinis osciliatorius sukonfigūruotas kaip pagrindinis osciliatorius su įtampa valdomu bangų formuokliu ir moduliacijos osciliatoriumi, kurį galima naudoti FM arba AM diapazonuose.

Moduliacijos bangos formą galima nustatyti į trikampę, kvadratinę arba pjūklo formos, kiekvienam iš jų turint atskirą išėjimą. Moduliacijos kiekį galima reguliuoti įtampa naudojant reversinį slopintuvą CV įėjime.

Pagrindinis osciliatorius turi atskirus išėjimus trikampiams, stačiakampiams ir sinusiniams signalams. Pagrindinis išėjimas gali maišyti sinusoidę su kvadratu, pjūklo formos sinusu ir sulankstytu sinusu, visa tai reguliuojant įtampą su reversiniais slopintuvais visuose CV įėjimuose.

Osciliatoriai yra analoginiai trikampio formos branduoliai su diskrečiais tranzistoriniais eksponentiniais keitikliais. Kiekvienas turi įėjimus tiesiniam ir eksponentiniam FM. Abu taip pat turi 1 volto/oktavos reguliuojamus CV įėjimus.

• 32 AG

• 70 mA +12, 50 mA -12

Vadovą galite rasti čia: VADOVAS
